Краны трехходовые под манометр (КШТХ, 11с28п)

В наличии и под заказ:

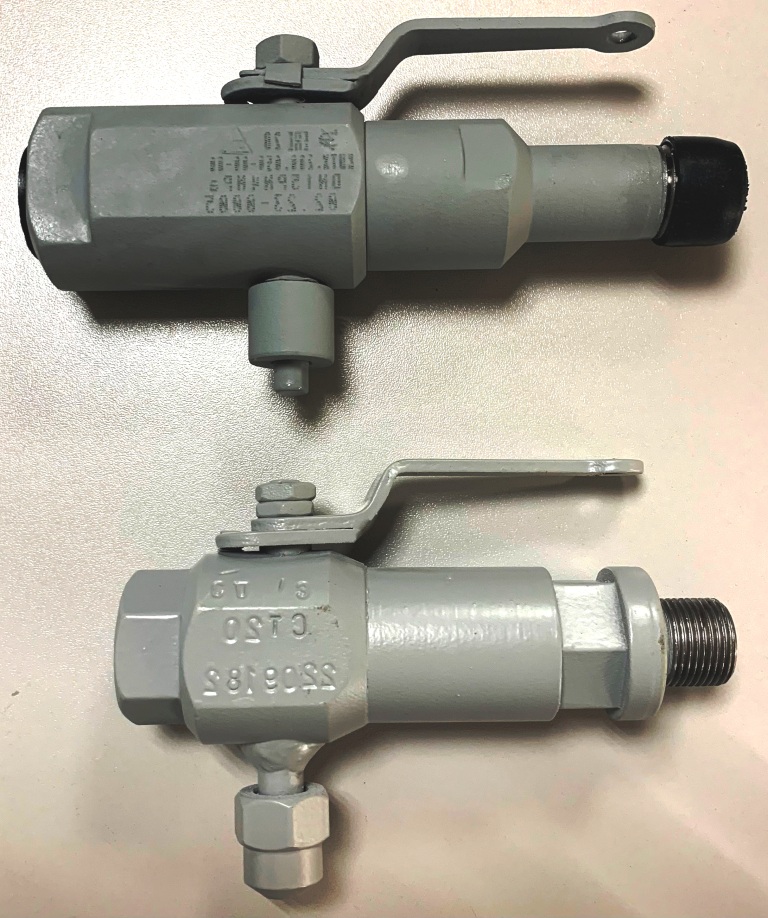

Кран шаровый муфтовый трёхходовой унифицированный под манометр т/ф 11с28п  КШТ Ду 15 Ру 1,6-25 МПа ТП 3.15-200-00 ТУ, производитель -  ООО "Технопром" г. Оренбург;

Кран шаровый муфтовый трёхходовой под манометр т/ф 11с28п КШТХ.200.050-00-0 Ду 15 Ру 1,6-20 МПа ТУ 26-07-1622-95, производитель - ООО "НПП Энергия" г. Оренбург.

На чертеже представлено стандартное исполнение крана:

1 – ручка; 2 – корпус; 3 – штуцер; 4 – шпиндель; 5 – шар;
6 – тарелки уплотнительные фторопластовые; 7 – втулка;
8 ,9 - кольцо уплотнительное фторопластовое; 10 – втулка;
11 – заглушка технологическая; 12 – винт; 13 – гайка; 14 – клапан перепускной.



Сборочный чертёж

Трёхходовые краны 11с28п предназначены для безопасной работы при присоединении и эксплуатации манометра, обеспечивающего замер давления в фонтанной арматуре,трубопроводах и сосудах.

Рабочая среда: природный газ и жидкие углеводороды с с содержанием H2S до 6% и СО2 до 6%, сжиженные углеводородные газы, минеральные масла, вода.

Условное давление: Ру 16 кгс/см2...250 кгс/см2

Условный проход: Ду 15 мм.

Температура рабочей среды: от минус 60 °С до +200 °С

Класс герметичности: А согласно ГОСТ 9544-93

Полный назначенный ресурс: 8000 циклов

Срок службы: 10 лет

Материалы корпусных деталей: ст. 20, 09Г2с, 12Х18Н10Т.

Материалы внутренних деталей: ст. 14Х17Н2Т.

Гарантийный срок эксплуатации: 2 года с момента ввода в эксплуатацию, или 800 циклов срабатывания.

Присоединительные размеры: к манометру М20х1,5 внутренняя, к подающему трубопроводу:

- резьба коническая наружная R1/2" (по умолчанию);

- резьба коническая внутренняя Rc1/2";

- резьба цилиндрическая наружная или внутренняя G1/2";

- резьба метрическая наружная или внутренняя М20х1,5;

- исполнение под приварку.

При заказе кранов обязательно указывать марку стали корпуса, тип присоединения к трубопроводу, рабочее давление и параметры среды.
